傳統(tǒng)的普通耐火澆注料水泥含量高達10～30%，而低水泥、超低水泥的基質(zhì)中是用與澆注料主材質(zhì)化學(xué)成分相同或相近的超微粉(粒度小于5um)取代部分或者大部分水泥，同時加入微量的分散劑(減水劑)和一定量的遲效緩凝劑配制而成。

其優(yōu)點是：

1)澆注料中氧化鈣含量較低，可減少材料中生成的低共熔相，從而提高了耐火度、高溫強度和抗渣性;

2)成型養(yǎng)護后生成的水泥水化物少，在加熱烘烤時不存在大量水合鍵破壞而使中溫強度下降的問題，而是隨著熱處理溫度的提高而逐漸燒結(jié)，強度也逐漸提高;3)澆注料的需水量大大降低，因此氣孔率低，體積密度高。

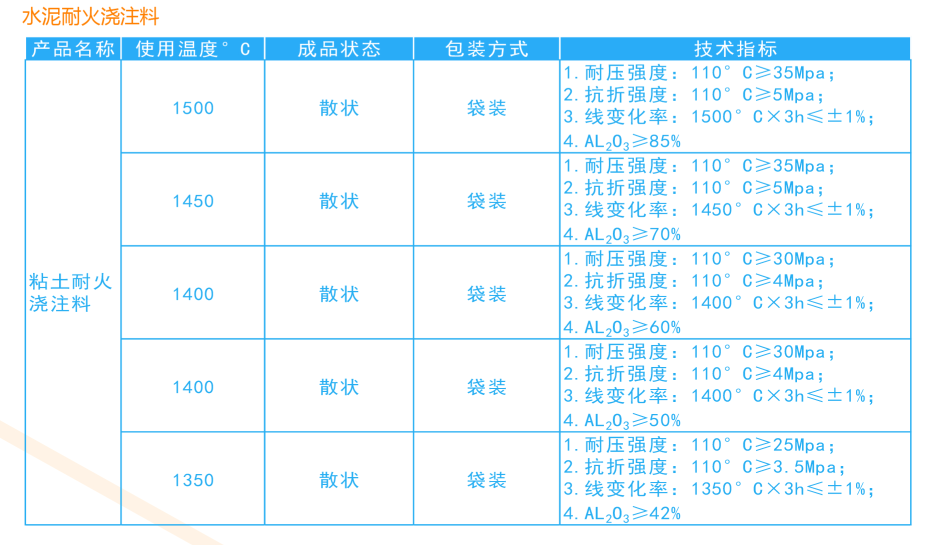

主要用途：

水泥澆注料、水泥澆注料的使用溫度比同材質(zhì)普通耐火澆注料的使用溫度高。粘土質(zhì)和高鋁質(zhì)水泥澆注料可用于加熱爐、均熱爐等各種熱處理爐及回轉(zhuǎn)窯的內(nèi)襯。莫來石質(zhì)水泥澆注料可用于各種高溫?zé)斓膬?nèi)襯、加熱爐水冷管包扎襯等。剛玉和含鉻剛玉質(zhì)低水泥澆注料可用于鋼水爐外精煉裝置的某些部位襯體，還可用于工頻感應(yīng)爐內(nèi)襯，石油化工催化裂化反應(yīng)器的高溫耐磨襯里等。Al2O3-SiC-C質(zhì)的水泥澆注料可用作高爐出鐵溝、化鐵爐出鐵槽、鐵水預(yù)處理用整體噴粉槍等的襯體等。
